CX-3にミラー型レーダー探知機をつけてみた

  • 2015年05月27日
遅くなりましたがCX-3にミラー型レーダー探知機を付けた際の手順等について書いてみたいと思います。

取り付けたミラー型レーダー探知機はユピテル(YUPITERU) EXP-M202。ちゃんとしたメーカー品では最安クラスのものです。

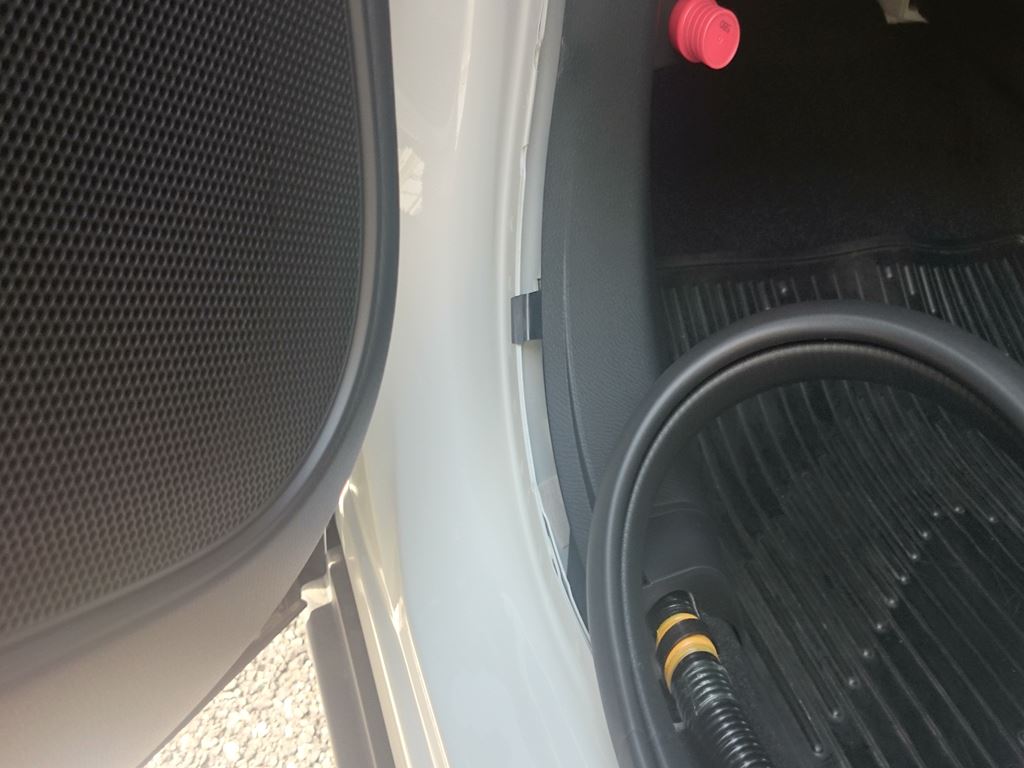

・まずは助手席足下のプラスチックカバーを外して、ドア回りのゴムを上の方まで剥がします。

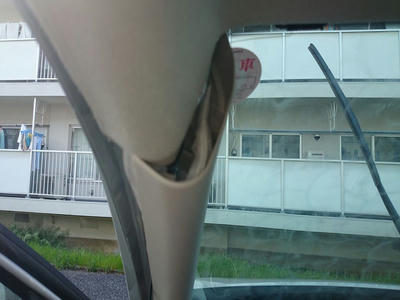

・剥がしたら、Aピラーのプラスチック部分を外します。ちょっと力が要ります。全部外しても良いのですが、戻すのが面倒なので、配線を通すために最低限必要な分だけ外しました。

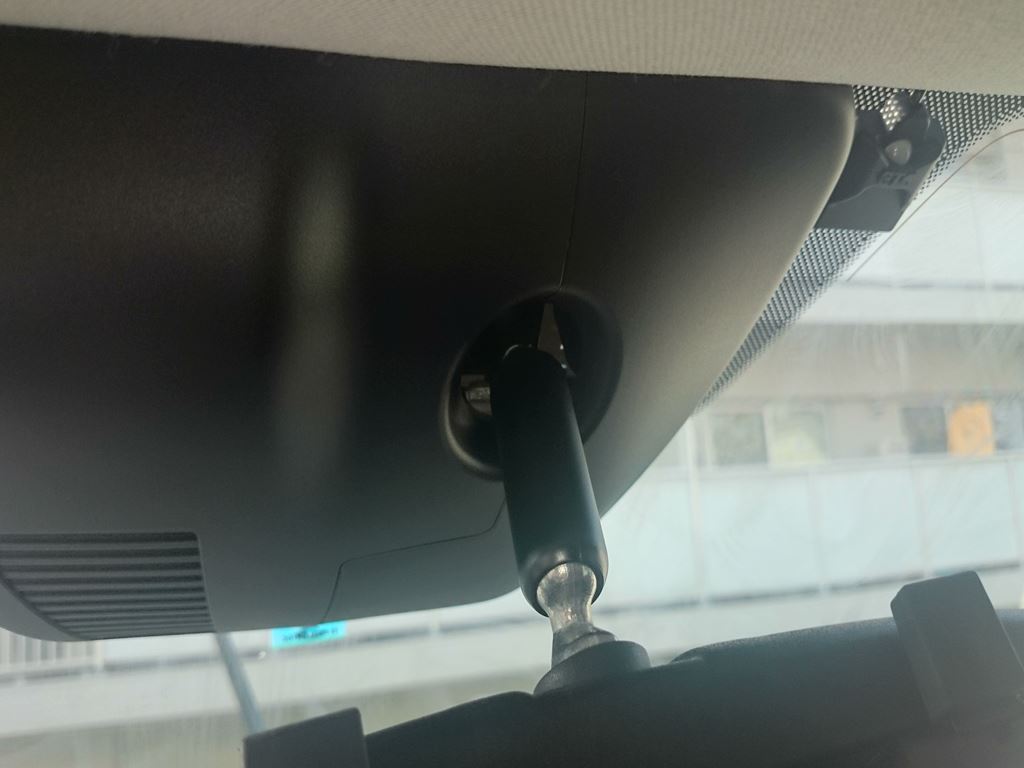

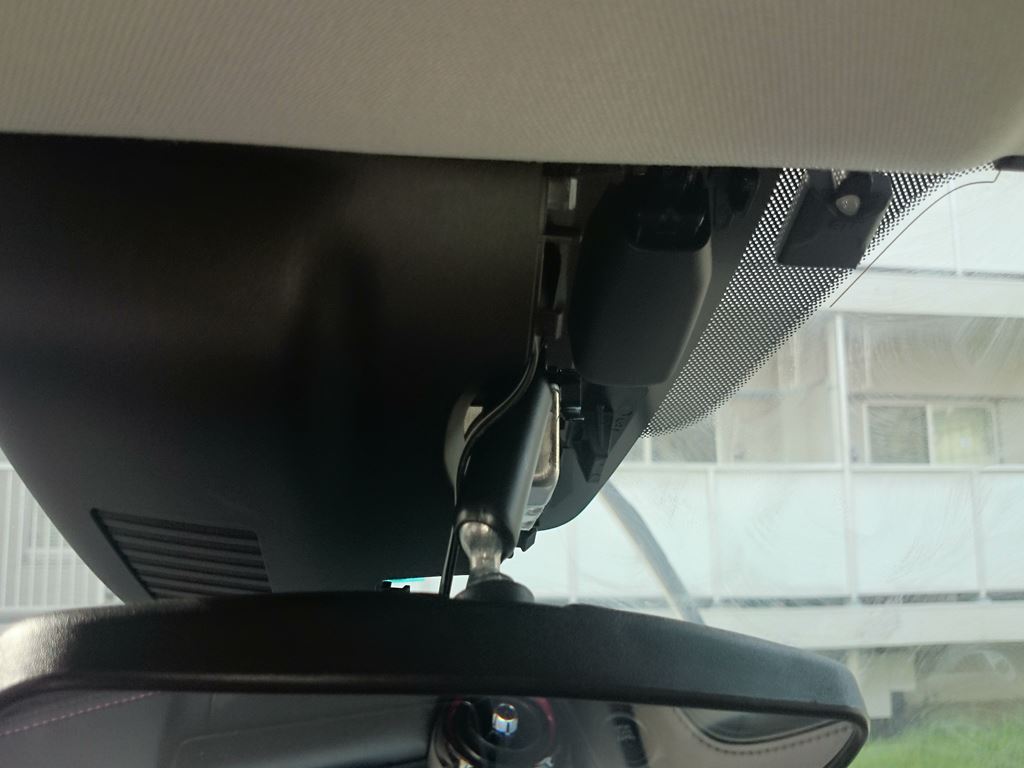

・次に、ミラー→天井→Aピラーへと配線を通すために、ミラー裏にあるプラスチックカバーを外します。

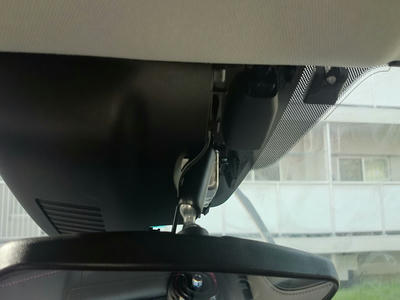

・左右にパカッと開きます。

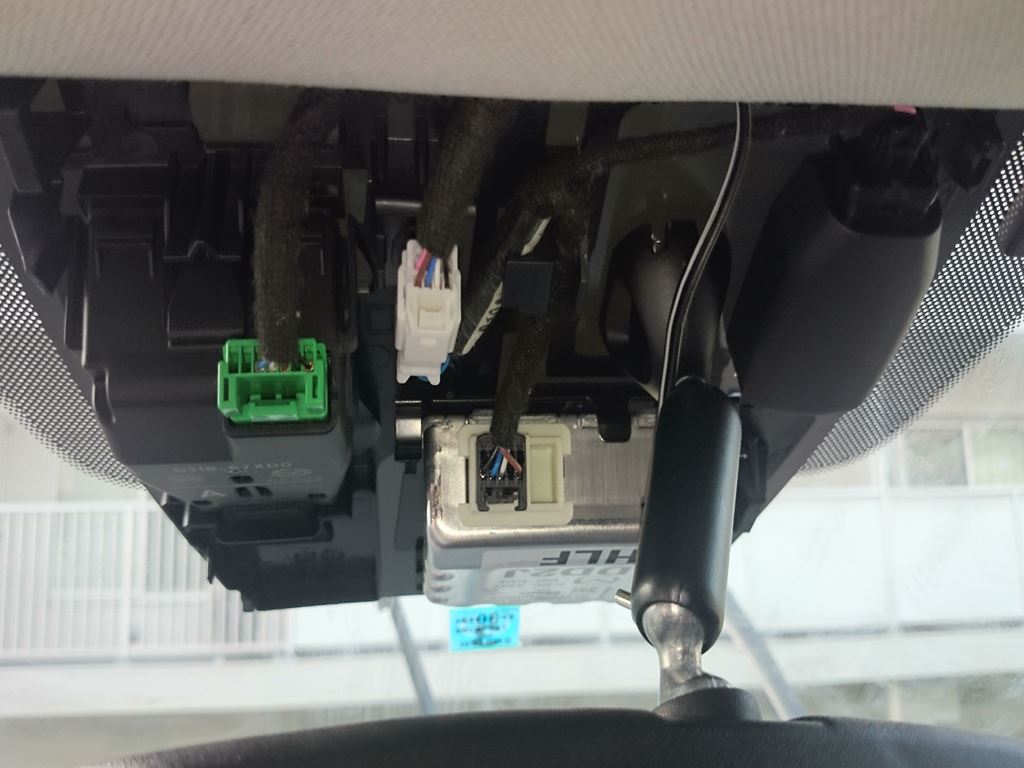

・完全に外すとこんな感じ。天井を経由してAピラーに配線を通したら、プラスチックカバーを基に戻します。

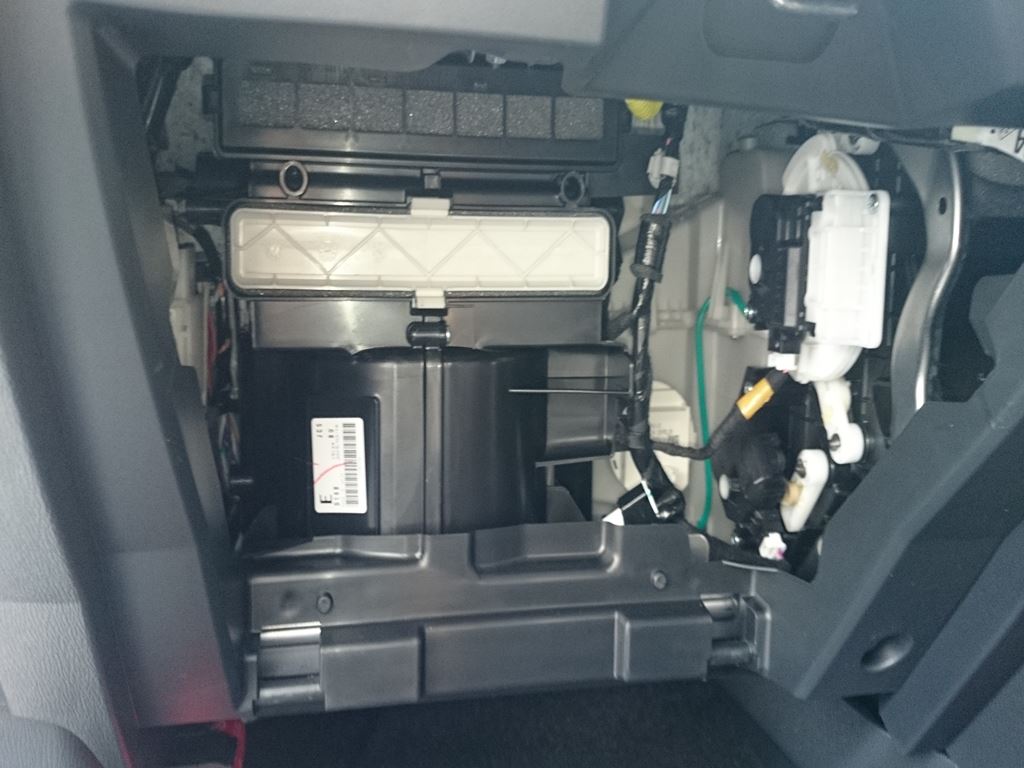

・次にグローブボックスを外します、グローブボックスを開けた状態でグローブボックスの左右を軽く押すと、簡単に外れます。そしてAピラーからこの画像の左側へと配線を通します。

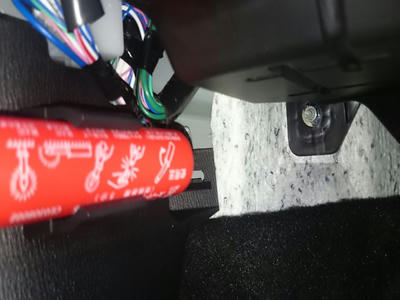

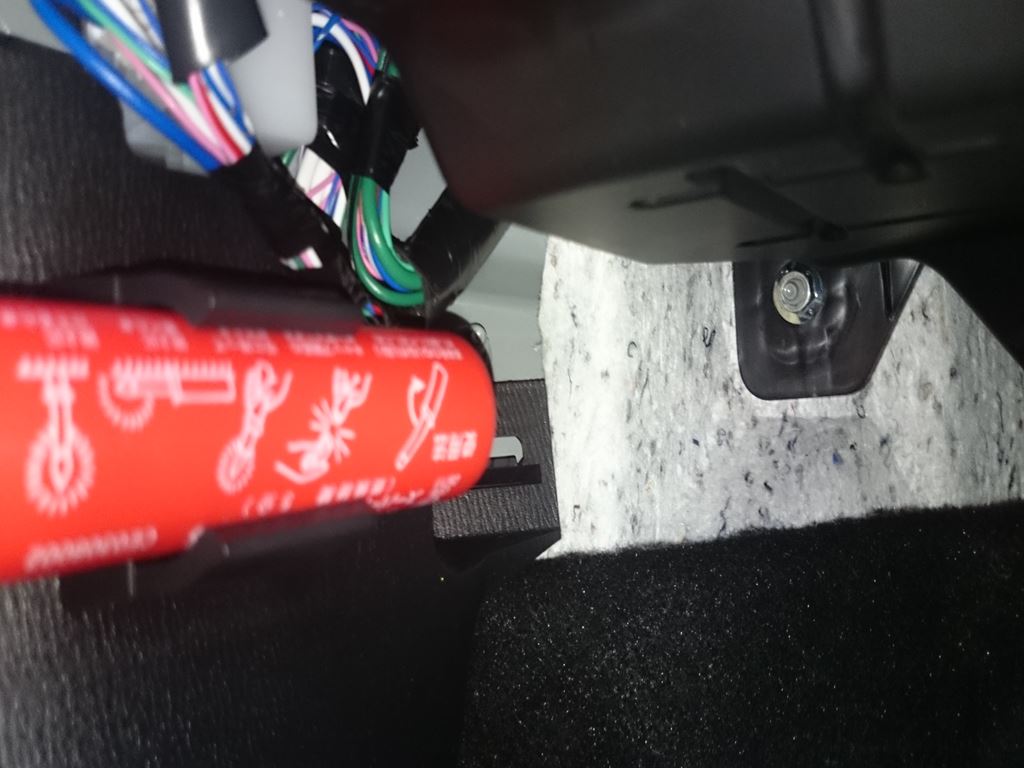

・さらに下まで配線を通します(画像が見にくくてすみません)。

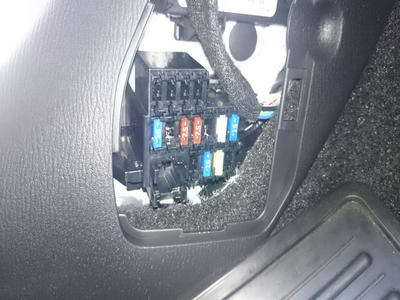

・助手席足元のヒューズボックスカバーを外して、最終的にここまで配線を通します。確か下の15A(アクセサリー電源)の所に切断したケーブルを噛ませて配線完了(取説で確認することをお勧めします)。あとはこれまでの逆の手順で外したものを戻すだけです。


装着後の画像を撮り忘れましたが、ミラー式はダッシュボードがすっきりして良いですね。MRCCのカメラ類が邪魔になるためか、たまにGPSをロストすることがありますが、大きな問題なく動作しています。CX-3はヒューズボックスにアクセスしやすくて良いですね。前車は結構大変でした。
